সিএনসি মেশিন টুলস কিভাবে কাজ করে?

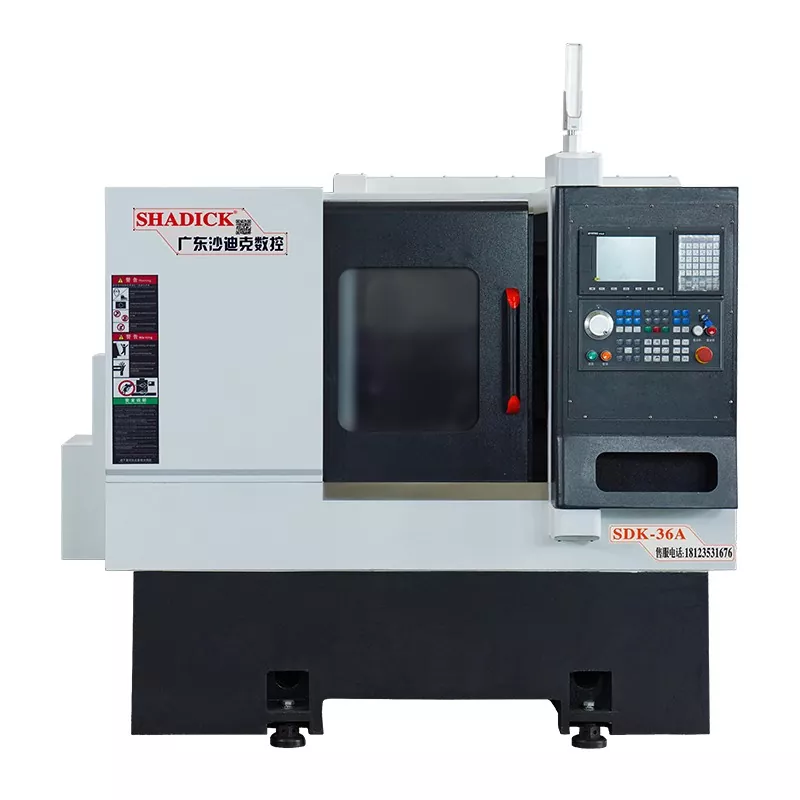

সিএনসি টুল অ্যারেঞ্জমেন্ট মেশিনের কাঠামোগত বৈশিষ্ট্য

দCNC টুল ব্যবস্থা মেশিনএক্সটার্নাল টার্নিং, পলিগন মিলিং, থ্রেডিং এবং গ্রুভিং সহ একাধিক প্রক্রিয়া একসাথে সম্পন্ন করতে পারে।

এটি উচ্চ-গতির বাঁক এবং কম-গতির বহুভুজ মিলিং সহ বিভিন্ন প্রক্রিয়া পরিচালনা করতে পারে।

একটি হাইড্রোলিক ক্ল্যাম্পিং ডিভাইস মেশিনের অটোমেশনের স্তরকে উন্নত করে।

মেশিন ফুট একত্রিত এবং আমদানি করা রৈখিক গাইড ব্যবহার করে, চমৎকার কম্পন প্রতিরোধের এবং উচ্চ অনমনীয়তা প্রদান করে।

উচ্চ-মানের ঢালাই লোহা রজন বালি ছাঁচনির্মাণ এবং একটি কমপ্যাক্ট পাঁজরযুক্ত প্লেট কাঠামো চমৎকার অনমনীয়তা এবং শক্তিশালী কম্পন প্রতিরোধের প্রদান করে।

এটিতে উচ্চ-দৃঢ়তা, উচ্চ-নির্ভুলতা, এবং উচ্চ-গতির রৈখিক গাইড এবং নির্ভুল বল স্ক্রু রয়েছে।

কিভাবে একটি CNC মেশিন টুলে টুল পরিবর্তন করতে হয়

1. একটি ঘূর্ণমান টুলহোল্ডার সঙ্গে সরঞ্জাম পরিবর্তন

একটি রোটারি টুলহোল্ডার হল একটি সাধারণ স্বয়ংক্রিয় টুল চেঞ্জার যা সাধারণত ব্যবহৃত হয়CNC স্বয়ংক্রিয় মেশিন টুলস. এটি বর্গক্ষেত্র, ষড়ভুজ, বা ডিস্ক-টাইপ অক্ষীয় টুলহোল্ডার সহ বিভিন্ন কনফিগারেশনে ডিজাইন করা যেতে পারে। প্রতিটি ঘূর্ণমান টুলহোল্ডার চার, ছয় বা তার বেশি সরঞ্জাম ধারণ করে এবং CNC ডিভাইসের কমান্ড অনুযায়ী সরঞ্জামগুলি পরিবর্তন করা হয়।

রোটারি টুলহোল্ডারকে রুক্ষ যন্ত্রের সময় কাটার শক্তি সহ্য করার জন্য পর্যাপ্ত কাঠামোগত শক্তি এবং অনমনীয়তা থাকতে হবে। যেহেতু বাঁক সঠিকতা মূলত টুল টিপ অবস্থানের উপর নির্ভর করে, CNC মেশিন টুলস মেশিনিং এর সময় টুল পজিশনের ম্যানুয়াল সামঞ্জস্যের প্রয়োজন হয় না। অতএব, রোটারি টুলহোল্ডারের প্রতিটি সূচীকরণের পর সর্বোচ্চ সম্ভাব্য পুনরাবৃত্তিযোগ্যতা (সাধারণত 0.001 থেকে 0.005 মিমি) নিশ্চিত করার জন্য একটি নির্ভরযোগ্য পজিশনিং সলিউশন এবং একটি উপযুক্ত পজিশনিং কাঠামো অপরিহার্য।

2. স্পিন্ডল হেড প্রতিস্থাপন করে টুল পরিবর্তন করা

স্পিন্ডল হেড প্রতিস্থাপনের মাধ্যমে টুল পরিবর্তন করা হচ্ছে ঘূর্ণায়মান সরঞ্জামগুলির সাথে সজ্জিত CNC মেশিন টুলগুলির জন্য একটি অপেক্ষাকৃত সহজ টুল পরিবর্তনের পদ্ধতি। এই ধরনের টাকু মাথা মূলত একটি turret টুল ম্যাগাজিন. স্পিন্ডল হেডগুলি অনুভূমিক এবং উল্লম্ব উভয় কনফিগারেশনে উপলব্ধ। টারু মাথাটি পরিবর্তন করতে সাধারণত টারুটি ঘোরানো হয়, স্বয়ংক্রিয় সরঞ্জাম পরিবর্তন করতে সক্ষম করে। বুরুজের প্রতিটি টাকু প্রতিটি প্রক্রিয়ার জন্য প্রয়োজনীয় ঘূর্ণায়মান সরঞ্জামের সাথে প্রাক-ইনস্টল করা হয়। যখন একটি টুল পরিবর্তন কমান্ড জারি করা হয়, তখন প্রতিটি স্পিন্ডেল হেড ক্রমানুসারে প্রসেসিং পজিশনে ঘোরে এবং মূল গতিতে জড়িত হয়, যার ফলে সংশ্লিষ্ট টাকুটি টুলটিকে ঘোরাতে পারে। নন-প্রসেসিং পজিশনের অন্যান্য স্পিন্ডেলগুলি মূল গতি থেকে বিচ্ছিন্ন হয়।

3. টুল ম্যাগাজিনের সাথে স্বয়ংক্রিয় টুল পরিবর্তন করার সিস্টেম

যেহেতু রোটারি টুল হোল্ডার এবং টারেট-টাইপ টুল চেঞ্জাররা প্রচুর সংখ্যক টুল মিটমাট করতে পারে না এবং জটিল অংশগুলির মেশিনিং চাহিদা মেটাতে পারে না, স্বয়ংক্রিয় টুল পরিবর্তন সহ CNC মেশিন টুলগুলি প্রায়ই একটি টুল ম্যাগাজিনের সাথে একটি স্বয়ংক্রিয় টুল চেঞ্জার ব্যবহার করে। এই স্বয়ংক্রিয় টুল চেঞ্জারটিতে একটি টুল ম্যাগাজিন এবং একটি টুল পরিবর্তন প্রক্রিয়া রয়েছে এবং টুল পরিবর্তন প্রক্রিয়া তুলনামূলকভাবে জটিল। প্রথমে, মেশিনিং প্রক্রিয়ায় ব্যবহৃত সমস্ত সরঞ্জামগুলিকে মানক টুলহোল্ডারগুলিতে মাউন্ট করতে হবে, মেশিনের বাইরে প্রাক-আকারের, এবং তারপর একটি নির্দিষ্ট ব্যবস্থা অনুসারে টুল ম্যাগাজিনে স্থাপন করতে হবে। টুল পরিবর্তন করার সময়, ম্যাগাজিন থেকে একটি টুল নির্বাচন করা হয়। টুল চেঞ্জার তারপর ম্যাগাজিন বা টাকু থেকে টুলটি সরিয়ে দেয়, টুলটি অদলবদল করে এবং নতুন টুলটি স্পিন্ডলে ইনস্টল করে, পুরানো টুলটিকে ম্যাগাজিনে ফিরিয়ে দেয়। টুল ম্যাগাজিনের একটি বড় ক্ষমতা রয়েছে এবং এটি স্পিন্ডল বাক্সের পাশে বা উপরে মাউন্ট করা যেতে পারে। যেহেতুসিএনসি মেশিন টুলসস্বয়ংক্রিয় টুল চেঞ্জারদের হেডস্টকে শুধুমাত্র একটি টাকু থাকে, স্পিনডেল অ্যাসেম্বলিটি নির্ভুল যন্ত্রের প্রয়োজনীয়তা পূরণের জন্য অত্যন্ত কঠোর হতে হবে।
