টারেট সিএনসি মেশিন টুলস এর গঠন কি?

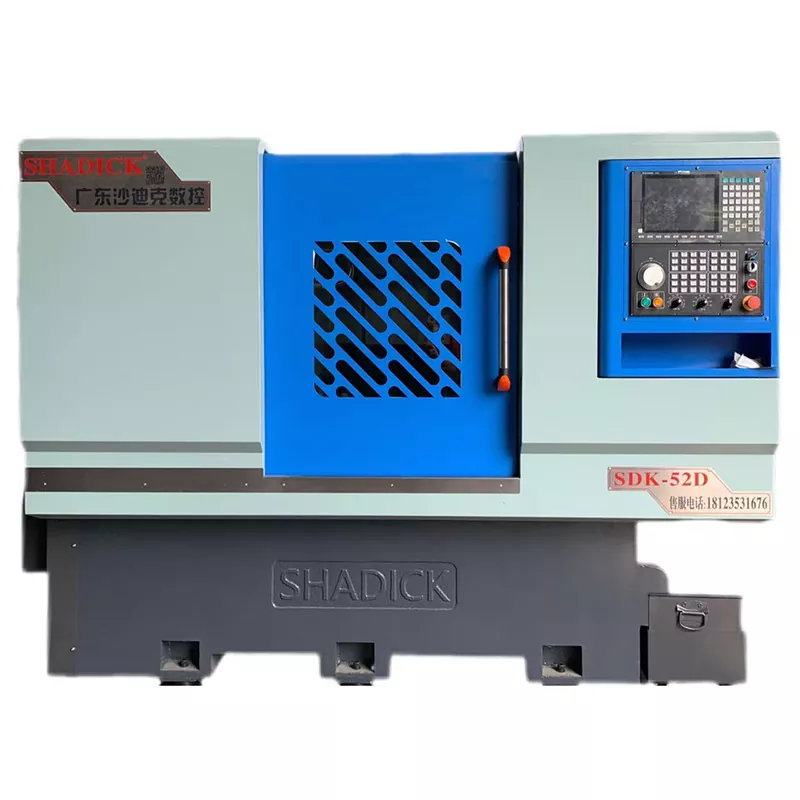

টারেট সিএনসি মেশিন টুলসএকাধিক প্রক্রিয়ার সাথে একীভূত করার ক্ষমতার কারণে নির্ভুলতা উত্পাদন ক্ষেত্রে মূল সরঞ্জাম হয়ে উঠেছে। এর স্ট্রাকচারাল ডিজাইনটি "দক্ষ টুল পরিবর্তন, সুনির্দিষ্ট অবস্থান এবং স্থিতিশীল প্রক্রিয়াকরণ" এর তিনটি মূল লক্ষ্যের চারপাশে ঘোরে। জটিল অংশগুলির স্বয়ংক্রিয় উত্পাদন অর্জনের জন্য সমস্ত উপাদান একসাথে কাজ করে।

মৌলিক সমর্থন: বিছানা এবং গাইড রেল সিস্টেম

বিছানা হল বুরুজ CNC মেশিন টুলের মৌলিক ফ্রেম। এটি বেশিরভাগ উচ্চ-শক্তির ঢালাই লোহা বা ঝালাই ইস্পাত কাঠামো দিয়ে তৈরি। দীর্ঘমেয়াদী ব্যবহারের পরে এটি বিকৃত হবে না তা নিশ্চিত করার জন্য বার্ধক্যজনিত চিকিত্সার মাধ্যমে অভ্যন্তরীণ চাপ দূর করা হয়। বিছানায় ইনস্টল করা গাইড রেল সিস্টেমটি রৈখিক গাইড রেল এবং হার্ড রেলগুলিতে বিভক্ত: রৈখিক গাইড রেলগুলির একটি ছোট ঘর্ষণ সহগ এবং উচ্চ অবস্থান নির্ভুলতা রয়েছে, যা উচ্চ-গতির আলো কাটার জন্য উপযুক্ত; শক্ত রেলগুলি নিভিয়ে ফেলা হয় এবং স্থল হয়, শক্তিশালী লোড-ভারিং ক্ষমতা সহ, এবং ভারী কাটার পরিস্থিতির জন্য উপযুক্ত। গাইড রেল এবং বেডের মধ্যে যৌথ পৃষ্ঠটি সঠিকভাবে স্ক্র্যাপ করা প্রয়োজন যাতে চলমান অংশগুলির (যেমন ওয়ার্কবেঞ্চ) সোজাতা ত্রুটি 0.01mm/m-এর মধ্যে নিয়ন্ত্রিত হয়, যা প্রক্রিয়াকরণের নির্ভুলতার ভিত্তি স্থাপন করে।

মূল ফাংশন: বুরুজ টুল ধারক এবং টাকু ইউনিট

বুরুজ টুল হোল্ডার একটি ল্যান্ডমার্ক উপাদান যা এটিকে সাধারণ থেকে আলাদা করেসিএনসি মেশিন টুলস. এটি ডিস্ক-আকৃতির বা বর্গাকার আকৃতির এবং 8-24টি বিভিন্ন সরঞ্জাম (যেমন টার্নিং টুলস, ড্রিলস এবং ট্যাপ) ধরে রাখতে পারে। সার্ভো মোটর দ্রুত টুল ঘূর্ণন অর্জনের জন্য ভিতরে ক্যাম বা গিয়ার প্রক্রিয়া চালায়। টুল পরিবর্তনের সময় সাধারণত 0.5 এবং 2 সেকেন্ডের মধ্যে হয়, যা প্রক্রিয়া রূপান্তরের সময় খরচকে ব্যাপকভাবে হ্রাস করে। টুল ধারকের অবস্থান নির্ভুলতা একটি মূল সূচক। হাই-এন্ড মডেলগুলির পুনরাবৃত্তি পজিশনিং ত্রুটি 0.002 মিমি এর মধ্যে নিয়ন্ত্রণ করা যেতে পারে।

স্পিন্ডল ইউনিট ওয়ার্কপিসকে ঘোরানোর জন্য (লেথ) বা ঘোরানোর জন্য টুল (মিলিং মেশিন) চালানোর জন্য দায়ী। এটি একটি টাকু মোটর, একটি বিয়ারিং গ্রুপ এবং একটি টাকু বাক্স নিয়ে গঠিত। উচ্চ-গতির টাকু সিরামিক বিয়ারিং বা বৈদ্যুতিক টাকু প্রযুক্তি ব্যবহার করে, এবং গতি 10,000r/মিনিটের বেশি পৌঁছাতে পারে; স্থিতিশীল আউটপুট ঘূর্ণন সঁচারক বল নিশ্চিত করতে কম-গতির ভারী-লোড টাকু উচ্চ-নির্ভুলতা ঘূর্ণায়মান বিয়ারিং দিয়ে সজ্জিত। স্পিন্ডেলের শেষের ফিক্সচারে (যেমন একটি তিন চোয়ালের চক, একটি কোলেট) একটি শক্তিশালী ক্ল্যাম্পিং বল থাকতে হবে যাতে উচ্চ-গতির ঘূর্ণনের সময় ওয়ার্কপিসটি আলগা হতে না পারে।

ড্রাইভ এবং ট্রান্সমিশন: সার্ভো সিস্টেম এবং বল স্ক্রু

বুরুজ সিএনসি মেশিন টুলের প্রতিটি অক্ষের গতি একটি সার্ভো সিস্টেম দ্বারা চালিত হয়, যার মধ্যে সার্ভো মোটর, ড্রাইভার এবং অবস্থান ফিডব্যাক ডিভাইস (যেমন গ্রেটিং রুলার এবং এনকোডার) রয়েছে। ঘূর্ণমান গতিকে রৈখিক গতিতে রূপান্তর করতে মোটরটি একটি বল স্ক্রু বা একটি গিয়ার র্যাকের মাধ্যমে চলমান অংশগুলির সাথে সংযুক্ত থাকে। বল স্ক্রু এর সীসা নির্ভুলতা সরাসরি অবস্থান নির্ভুলতা প্রভাবিত করে, এবং নির্ভুল স্ক্রু এর পিচ ত্রুটি 0.005mm/300mm মধ্যে নিয়ন্ত্রণ করা যেতে পারে। টারেট টুল হোল্ডারের ঘূর্ণমান গতির জন্য, পাওয়ার ব্যর্থতার পরে শূন্যে ফিরে না গিয়ে সঠিক অবস্থান নিশ্চিত করতে একটি পরম এনকোডারও সজ্জিত করা হবে।

কন্ট্রোল সিস্টেম: CNC ইউনিট এবং অপারেশন ইন্টারফেস

CNC ইউনিট হল যন্ত্রপাতির "মস্তিষ্ক"। এটি শিল্প-গ্রেড কম্পিউটার চিপ ব্যবহার করে এবং একটি ডেডিকেটেড সিএনসি সিস্টেম চালায় (যেমন ফানুক এবং সিমেন্স)। সিস্টেমটি হাজার হাজার মেশিনিং প্রোগ্রাম সংরক্ষণ করতে পারে, জি কোড এবং এম কোড প্রোগ্রামিং সমর্থন করতে পারে এবং রৈখিক ইন্টারপোলেশন এবং বৃত্তাকার ইন্টারপোলেশনের মতো জটিল ট্র্যাজেক্টরি নিয়ন্ত্রণ উপলব্ধি করতে পারে। অপারেশন ইন্টারফেসটি বেশিরভাগই টাচ স্ক্রিন + ফিজিক্যাল বোতামগুলির সংমিশ্রণ, যা অপারেটরদের জন্য প্যারামিটারগুলি ইনপুট করতে, প্রক্রিয়াকরণ প্রক্রিয়াটি অনুকরণ করতে এবং রিয়েল-টাইম স্ট্যাটাস (যেমন টাকু গতি, ফিডের গতি, টুল লাইফ) পর্যবেক্ষণ করতে সুবিধাজনক। কিছু হাই-এন্ড মডেল রিমোট ডায়াগনসিস ফাংশনকেও সমর্থন করে এবং ইন্টারনেট অফ থিংস মডিউলের মাধ্যমে ফল্ট সতর্কতা এবং প্রোগ্রাম আপডেট উপলব্ধি করে।

অক্জিলিয়ারী সিস্টেম: কুলিং, লুব্রিকেশন এবং সুরক্ষা

কুলিং সিস্টেম সঠিকভাবে স্প্রে বা মিস্টিংয়ের মাধ্যমে প্রক্রিয়াকরণ এলাকায় কাটিয়া তরল সরবরাহ করে, টুলের তাপমাত্রা হ্রাস করে এবং চিপগুলিকে ধুয়ে দেয়; তৈলাক্তকরণ সিস্টেম পরিধান কমাতে গাইড রেল, সীসা স্ক্রু এবং অন্যান্য চলমান জোড়া লুব্রিকেট করার জন্য সময়মত এবং পরিমাণগত তেল সরবরাহ ব্যবহার করে। সুরক্ষা ব্যবস্থায় একটি প্রতিরক্ষামূলক আবরণ এবং একটি চিপ অপসারণ ডিভাইস রয়েছে: প্রতিরক্ষামূলক আবরণটি কাটা তরল এবং ধুলোর অনুপ্রবেশকে বাধা দেয়; চিপ পরিবাহক (চেইন প্লেট টাইপ বা সর্পিল টাইপ) সময়মতো চিপ অপসারণ করে যাতে প্রক্রিয়াকরণকে প্রভাবিত না করে।

এর কাঠামোগত নকশাবুরুজ সিএনসি মেশিন টুল"একীকরণ, উচ্চ নির্ভুলতা এবং উচ্চ দক্ষতা" এর আধুনিক উত্পাদন ধারণাকে মূর্ত করে। বিভিন্ন উপাদানের সমন্বিত কাজ এটিকে একাধিক প্রক্রিয়া সম্পন্ন করতে সক্ষম করে যেমন বাঁক, মিলিং, ড্রিলিং এবং একক ডিভাইসে বোরিং, উত্পাদন চক্রকে ব্যাপকভাবে সংক্ষিপ্ত করে এবং মহাকাশ, অটোমোবাইল উত্পাদন ইত্যাদি ক্ষেত্রে একটি মূল প্রক্রিয়াকরণ সরঞ্জামে পরিণত হয়।
