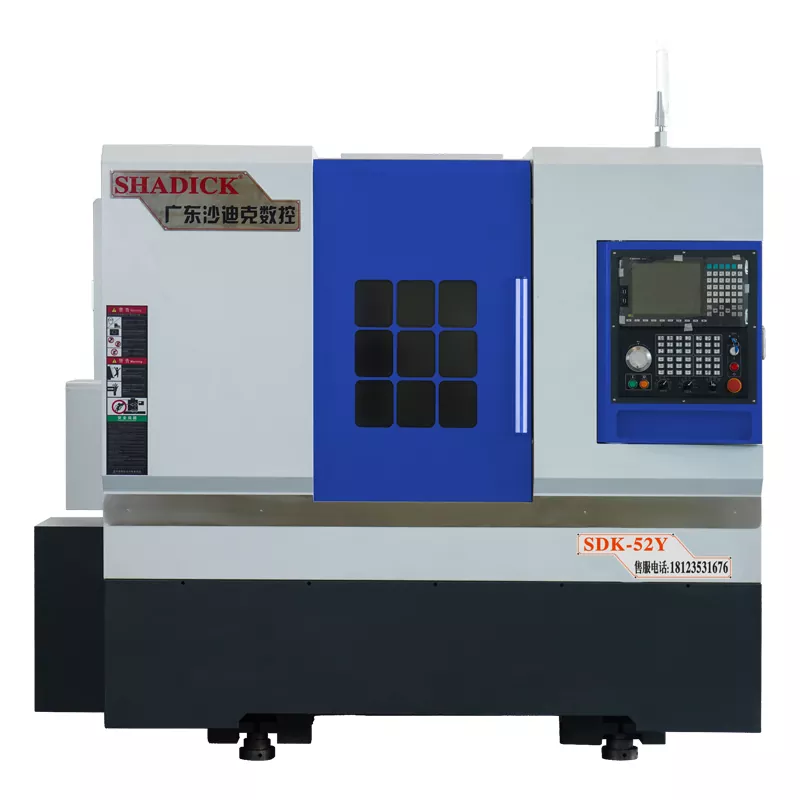

52-টেলস্টক টার্ন-মিল সম্মিলিত সিএনসি মেশিন

শ্যাডিক 52-টেইলস্টক টার্ন-মিল সংমিশ্রিত সিএনসি মেশিনটি গ্রাহকের প্রয়োজন অনুসারে সাধারণ বা প্রোগ্রামেবল হাইড্রোলিক টেলস্টক দিয়ে নমনীয়ভাবে কনফিগার করা যেতে পারে। সাধারণ জলবাহী টেলস্টকটি পরিচালনা করা সহজ তবে এর নমনীয়তা এবং নির্ভুলতা সীমিত; অন্যদিকে প্রোগ্রামেবল হাইড্রোলিক টেলস্টক উচ্চ নির্ভুলতা এবং নমনীয় মেশিনিং অর্জনের জন্য উন্নত প্রোগ্রামিং নিয়ন্ত্রণের উপর নির্ভর করে, জটিল প্রয়োজনীয়তাগুলি পূরণ করে।

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

শ্যাডিক 52-টেইলস্টক টার্ন-মিল সংমিশ্রিত সিএনসি মেশিনের পাওয়ার ট্যুরেটের ওয়াই-অক্ষগুলি 4 লিনিয়ার গাইড বা ডাবল শক্ত গাইড দ্বারা নিয়ন্ত্রিত হয়, যা যথার্থতা এবং উচ্চ অনমনীয়তা উল্লেখযোগ্যভাবে উন্নত করে।

এটি একটি প্রোগ্রামেবল হাইড্রোলিক টেলস্টক দিয়ে সজ্জিত। একটি বোতামের মাত্র একটি প্রেসের সাহায্যে আপনি টেলস্টকটি প্রসারিত বা প্রত্যাহার করতে পারেন, এটি ওয়ার্কপিসগুলি ক্ল্যাম্প করা সহজ করে তোলে। এটিতে দ্বি-গতির নিয়ন্ত্রণ রয়েছে (দ্রুত এবং ধীর)।

এটিতে টার্নিং, মিলিং, ড্রিলিং, ট্যাপিং ইত্যাদির জন্য চারটি - অক্ষের লিঙ্কেজ মেশিনিংয়ের ফাংশন রয়েছে এবং অংশগুলির শ্যাফ্ট প্রান্তে ড্রিলিং এবং ট্যাপিং সম্পূর্ণ করতে পারে।

পাওয়ার বুড়িটি উচ্চ-অনিচ্ছাকৃত অংশগুলি মেশিনে ব্যবহার করা যেতে পারে। সত্যিকারের ওয়াই-অক্ষ পাওয়ার হেডটি মেশিন জটিল অংশগুলিতে টার্ন-মিল যৌগিক ফাংশনের সাথে একত্রিত করা যেতে পারে।

এটি ইস্পাত এবং স্টেইনলেস -স্টিলের অংশগুলিতে বৃহত - স্কেল যথার্থ মেশিনিংয়ের পাশাপাশি শ্যাফ্ট প্রান্তে ড্রিলিং এবং আলতো চাপতে পারে। একটি টেলস্টক সহ মেশিনটি দীর্ঘ-শ্যাফ্টের অংশগুলি প্রক্রিয়া করতে পারে।

পাশে একটি পাওয়ার টুল ফাংশন মডিউল রয়েছে যা ড্রিলিং, ট্যাপিং এবং মিলিং ফ্ল্যাটগুলির মতো ফাংশনগুলি সম্পাদন করতে পারে, বিভিন্ন শ্যাফ্ট অংশগুলির সুনির্দিষ্ট ড্রিলিং এবং মিলিং সক্ষম করে।

পাওয়ার হেড মোটরটির একটি শক্তি 5.5 কিলোওয়াট এবং একটি স্ব-অন্তর্ভুক্ত কুলিং সিস্টেম দিয়ে সজ্জিত। এর সর্বাধিক ঘূর্ণন গতি প্রতি মিনিটে 8,000 বিপ্লবগুলিতে পৌঁছতে পারে। এটি অতিরিক্ত গরম বা কোনও অ্যালার্ম ট্রিগার না করে 24 ঘন্টা মেশিনিং সম্পাদন করতে পারে।

পণ্য প্যারামিটার (স্পেসিফিকেশন)

প্রক্রিয়াজাতকরণ ক্ষমতা	52y
বিছানার দেহ স্পিন করুন	Φ500
বৃহত্তম ব্যাস প্রক্রিয়াজাতকরণ	Φ350
স্পিন্ডল
স্পিন্ডল নাক	এ 2-6
বার অ্যাপারচার	Φ52
স্পিন্ডল গতি	0-6000
যান্ত্রিক নির্ভুলতা
অবস্থানের নির্ভুলতার পুনরাবৃত্তি করুন	± 0.005
স্পিন্ডল ফায়ারিং	.00.005/100 মিমি
স্পিন্ডল টেপার	.00.005/100 মিমি
এক্স, জেড ক্রসহায়ার	.00.005/100 মিমি
এক্স/জেড অক্ষ দ্রুত-চলমান গতি	24 মি/মিনিট
লেজ সিট ভ্রমণ
টেলস্টক হাতা স্পেসিফিকেশন	মো এর 5#
লেজ সিট ভ্রমণ	420 মিমি
লেজ সিট চলাচল পদ্ধতি	স্লাইডার
ছকের শীর্ষ দূরত্ব	450 মিমি
লেজ সিট চাপের পরিসীমা	5-20 কিলোগ্রাম
শীর্ষ ভ্রমণপথ	120 মিমি
লেজ সিট কাঠামো	যথার্থ হাতা টাইপ
অক্ষীয় স্ট্রোক
এক্স-অক্ষ স্ট্রোক	260 মিমি
জেড-অক্ষ স্ট্রোক	520 মিমি
ওয়াই-অক্ষ স্ট্রোক	± 45 মিমি/± 50 মিমি
মোটর শক্তি
স্পিন্ডল (সার্ভো) এবং মোটর	11 কেডব্লিউ
এক্স অক্ষ (সার্ভো) এবং মোটর	3.1 কেডব্লিউ
জেড অক্ষ (সার্ভো) এবং মোটর	3.1 কেডব্লিউ
Y অক্ষ (সার্ভো) এবং মোটর	2.4 কেডব্লিউ
পাওয়ার হেড মোটর	5.5kW
12- স্টেশন পাওয়ার ট্যুরেট (বিএমটি 45)	চীনের তাইওয়ান থেকে কিং সিএনসি
পাওয়ার হেড 0 - ডিগ্রি	2
পাওয়ার হেড 90 - ডিগ্রি	2
অন্য
ওজন	3700 কেজি
যান্ত্রিক মাত্রা	285017802040

পণ্য বৈশিষ্ট্য এবং প্রয়োগ

টার্ন-মিল যৌগিক মেশিন সরঞ্জামটি সহজাতভাবে উচ্চ দক্ষতা এবং বহু-কার্যকারিতা বৈশিষ্ট্যযুক্ত। এটি একটি একক ক্ল্যাম্পিংয়ে বিভিন্ন ধরণের মেশিনিং কাজগুলি সম্পন্ন করতে সক্ষম, এটি উত্পাদন শিল্পগুলির জন্য দক্ষ উত্পাদন প্রয়োজন এমন জন্য অত্যন্ত উপযুক্ত করে তোলে। এটি স্বয়ংচালিত অংশ, সংক্রমণ শিল্প এবং বায়ু বিদ্যুৎ উত্পাদনের মতো শিল্পগুলিতে দীর্ঘ অক্ষের মেশিনে প্রযোজ্য।

উত্পাদন বিশদ

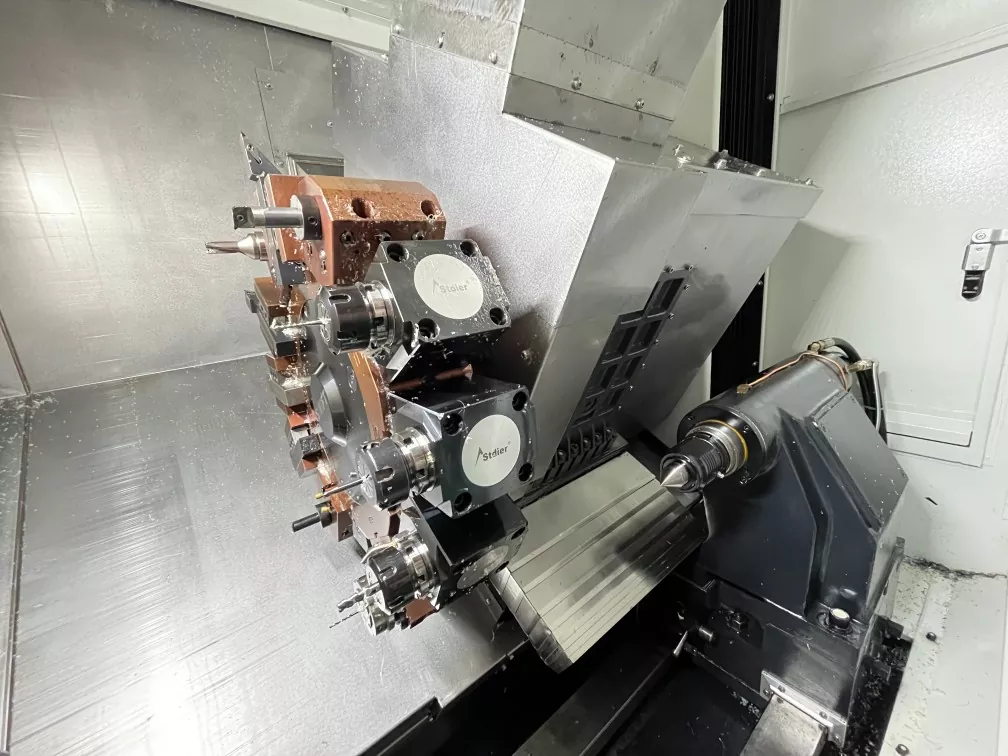

52-টেইলস্টক টার্ন-মিল সংমিশ্রিত সিএনসি মেশিন মেশিন সরঞ্জামের অভ্যন্তরীণ কাঠামো ， বিএমটি 55 সার্ভো-চালিত বুড়িটি সূচকের নির্ভরযোগ্যতা উন্নত করে এবং মিলিংয়ের সময় উচ্চ অনমনীয়তা নিশ্চিত করে।
